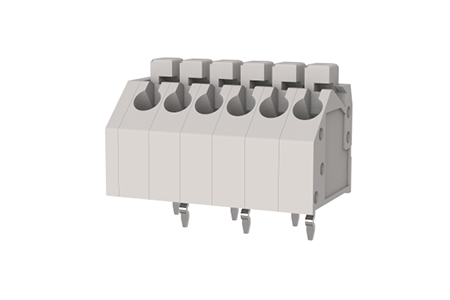

LP250A-3.5
弹簧式PCB接线端子
UL 300V 8A
IEC 250V 8A
- 技术数据

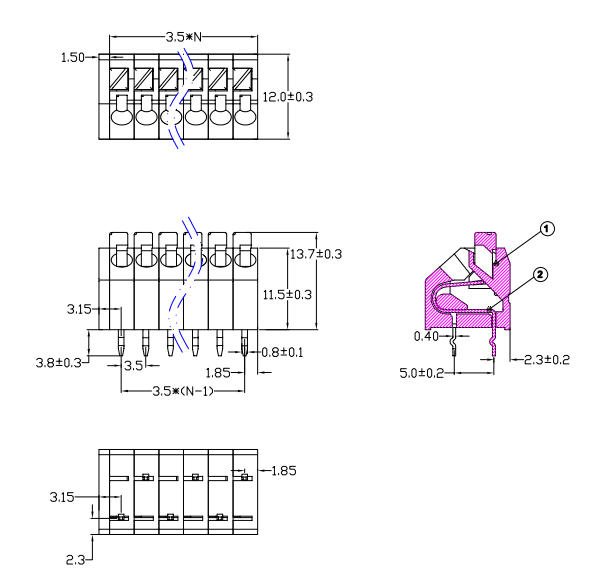

- 产品尺寸
- 认证
- 商业数据
- 下载
基本信息Basic Information
产品型号 LUPU Model | LP250-3.5 |
产品间距 Pitch 【mm】 | 3.5 |
产品层数 Number of levels | 1 |
产品位数 Number of connections 【P】 | 1—n |
接线方式 Connection method | 直插弹簧压线 Push-in spring connection |
剥线长度 Stripping Length [mm] | 8--9 |
工作温度 Operating temperature [℃] | -40~+105 |
焊锡温度 Soldering temperature | 250℃/5S |
引脚尺寸 Pin dimensions[mm] | 0.4×0.8 |
PCB板孔径 PCB Hole Diameter[mm] | Ø 1.2 |
电气参数-IEC
过压类别 Overvoltage category | III | III | II |
污染等级 Pollution degree | 3 | 2 | 2 |
额定电压 Rated Voltage 【V】 | 250 | 320 | 630 |
额定电流 Rated Current【A】 | 8 | 8 | 8 |
额定冲击电压 Rated impulse voltage【KV】 | 4 | 4 | 4 |
硬导线截面 Conductor cross section solid【mm²】 | 0.2--1.0 | ||
软导线截面 Conductor cross section flexible【mm²】 | 0.2--1.0 | ||
电气参数-UL
使用组别 Use group | B | C | D |
额定电流 Rated Current 【A】 | 8 | - | 8 |
额定电压 Rated Voltage 【V】 | 300 | - | 300 |
额定接线容量 Rated cross section 【AWG】 | 22--16 | ||
耐电压 Dielectric Voltage-Withstand【KV】 | 1.6KV | ||
材料数据
材料环保environment | ROHS |
绝缘材料Insulation Material | PA66 |
阻燃等级Flame relardant rating | UL94V-0 |
导电件材质Conductor Material | 铜合金 Copper alloy |
导电件表面镀层 Plating of conductor surface | 镀锡 Sn plated |
LP250A-3.5
| LP250A-3.5.pdf | 点击下载 |
